PR 精密型

精度齒條
精度 8
瀏覽量:
1000
產品編號
精密型
所屬分類
單一齒條
數量
-
+
1
產品描述

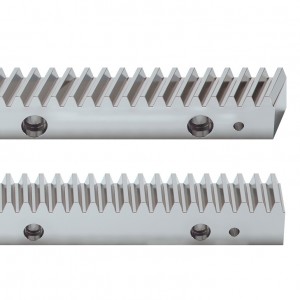

Q8 - 8 級精度

技術參數:

  • 符合 ATLANTA 標準的C45鋼材質

  • 感應淬火并磨削

  • 整體齒節線誤差 GTf/1000 ≤0,060mm

  • 19°31'42" 斜齒、直齒系統

  • 模數 2 - 5

  • 與齒輪接觸的進給力可達 64,5 kN

  • 冷拔鋼材

  • 銑削齒面、調質處理

  • 整體齒節線誤差 GTf/1000 ≤0,100mm

  • 19°31'42" 斜齒、直齒系統

  • 模數 2 - 4

  • 與齒輪接觸的進給力可達 27 kN

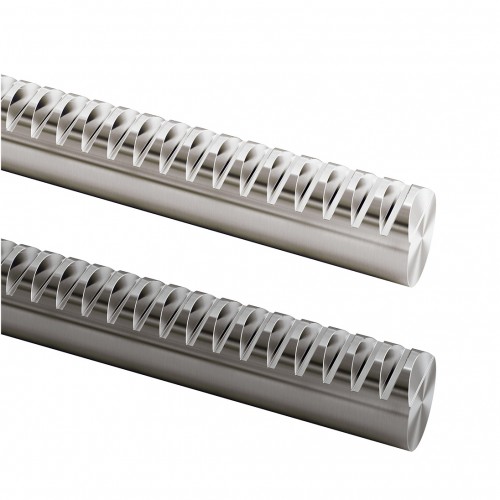

圓齒條 "stainless"   Q8 - 8 級精度



技術參數:

  • 材質: X8 Cr Ni 18-9

  • 不銹鋼

  • 整體齒節線誤差 GTf/1000 ≤ 0,015mm

  • 模數 1 - 3

  • 長度 1000 mm

  • 與齒輪接觸的進給力可達 5,6 kN

斜齒系統負載表

中/英



直齒系統負載表

中/英



齒條&齒輪操作及維護說明

MPZ 001 - 齒條&齒輪
