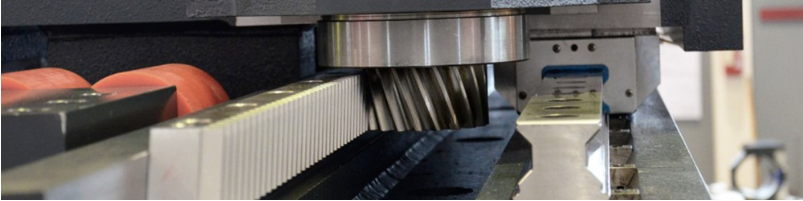

ATLANTAt提供各種齒輪、小齒輪、齒輪軸與廣泛的高精度齒條所匹配，以實現完成的驅動。齒輪及齒輪軸模數由1.5-12；斜齒直齒系統皆可使用，加工工藝包括：軟材、淬火、磨削等，可實現俱佳應用。

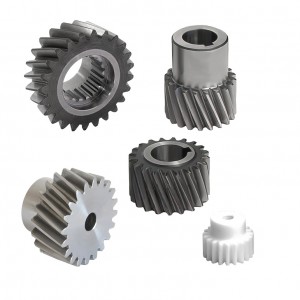

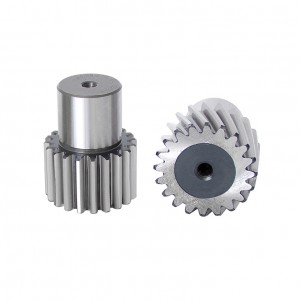

齒輪
軟材，滲碳淬火，磨削
系列 24：
模數 1,5 - 10
斜齒 直齒
滲碳淬火；磨削
系列79 帶DIN 5480花鍵輪廓：
模數 1,5 - 4
斜齒
滲碳淬火；磨削
系列 21/23:
模數 1,5 - 12
斜齒 直齒
銑削
系列 22 POM：
模數 1 - 3
直齒
可二次加工齒輪
硬化，磨削，再加工
系列 24 99/98：
模數 2 - 8
斜齒 直齒
滲碳； 齒面感應淬火

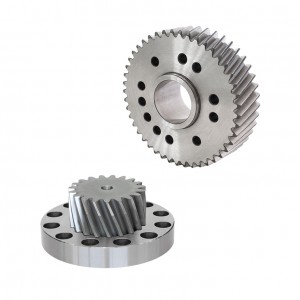

齒輪
符合EN ISO 9409-1-A
系列 78：
模數 2 - 5
斜齒
滲碳淬火；磨削
符合 EN ISO 9409-1-A接口
系列 78 TR-扭矩減少：
模數 2 - 8
斜齒 直齒
滲碳淬火；磨削
帶安裝法蘭 符合EN ISO 9409-1-A接口

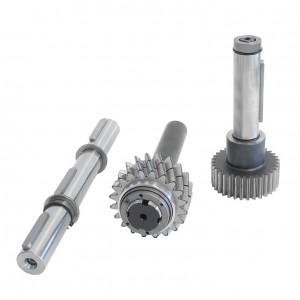

齒輪軸
脹緊盤或鍵式連接
系列 20 齒輪軸：
模數 2 - 6
斜齒 直齒
滲碳淬火；磨削
鍵式連接或脹緊盤連接
系列 74 預加載荷齒輪軸：
模數 2 - 8
斜齒
滲碳淬火；磨削
在驅動中實現零背隙

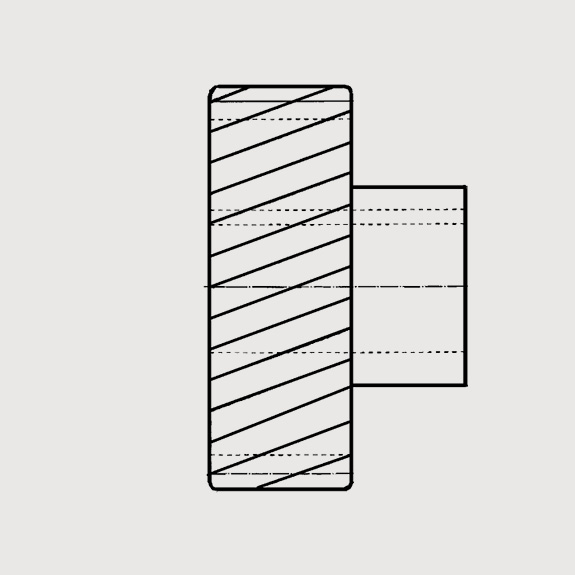

斜齒
斜齒右旋 (19º 31' 42") 增加負載能力，降低噪音運行。
直齒
齒垂直于齒輪側面。

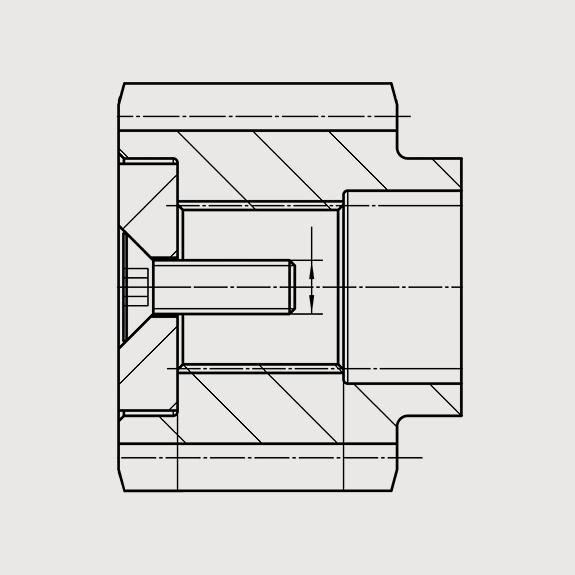

再加工齒面淬火磨削
齒輪上的齒經過淬火和磨削工藝，在孔和輪轂上加工也是可行的。

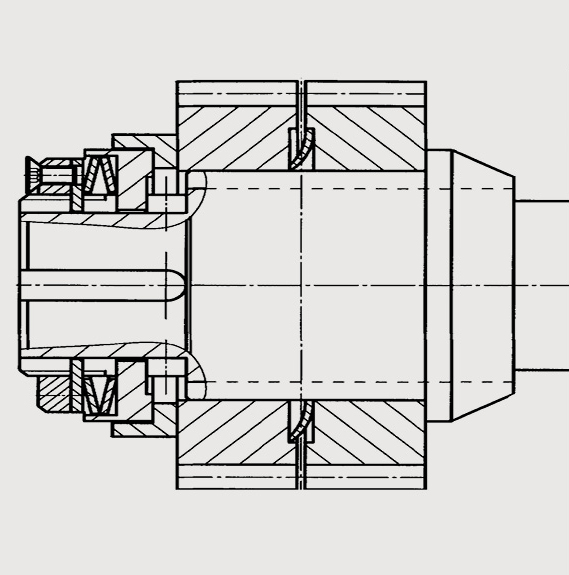

消隙齒輪軸
該齒輪有兩片齒輪組成，中間有預載簧片以實現零背隙應用。
齒面磨削 樣條輪廓
符合acc. DIN 5480
該齒輪具有DIN 5480 花鍵輪廓，增加負載能力。

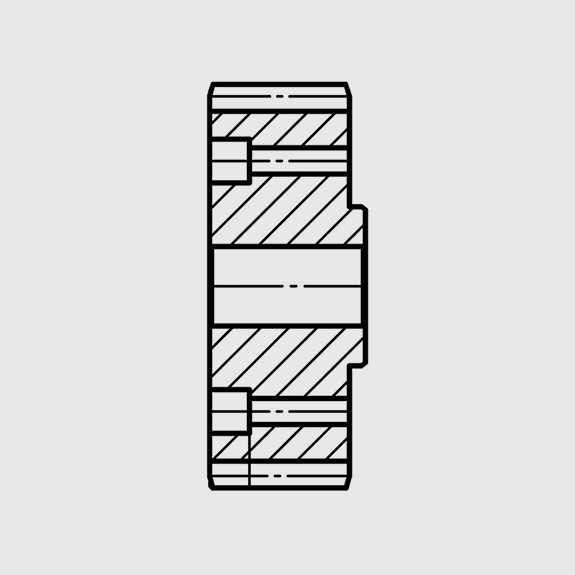

符合接口
EN ISO 9409-1-A
該齒輪可直接安裝在符合 ISO 9409-1法蘭的減速器上。
